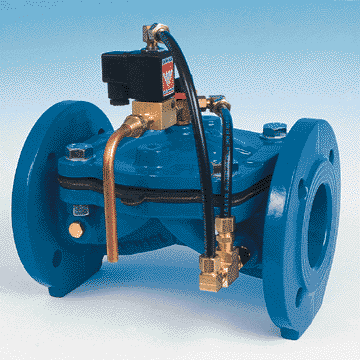

L’impianto
di irrigazione può essere automatizzato purchè si applichi alle
Idrovalvole un “attuatore” ovvero un accessorio che, ricevendo un
comando dalla centralina, agisce sulla valvola facendole compiere una
determinata azione (in questo caso APRI/CHIUDI).

L’Attuatore può essere
Elettrico o Idraulico e viene chiamato in modi differenti pur eseguendo
lo stesso tipo di servizio:

• Solenoide (piccola elettrovalvola
  alimentata a corrente alternata a.c.- corrente continua c.c. – corrente
  continua bistabile Latch)
• Relè idraulico o interruttore
  alimentato idraulicamente (Shastomit, Galit)

Solenoide:

Di solenoidi ne esistono di modelli e marchi
differenti ma tutti sono assimilabili per funzione e funzionamento.

I modelli che vengono utilizzati sulle
idrovalvole vengono definiti a 3 vie ovvero possiedono un ingresso, un
uscita alla valvola, uno scarico

Sono avvolgimenti elettrici che, quando
azionati, sviluppano un campo magnetico in grado di attrarre/respingere
un pistoncino in metallo (otturatore) aprendo o chiudendo dei passaggi
nei quali scorre l’acqua.

Nella figura a dx è possibile vedere le parti
appena descritte.

Il Solenoide viene definito
N.O Normalmente Aperto – N.C Normalmente Chiuso a seconda che, in fase
di riposo, permetta o no il passaggio dell’acqua in Camera Valvola

• N.O. : l’acqua entrando da NO IN
  scorre lungo il cilindro nel quale risiede il pistoncino, esce da OUT ed
  entra in Camera Valvola provocando
  l’abbassamento della membrana. L’Idrovalvola è chiusa

• N.C. : l’acqua entra
  da NC IN ma non esce da OUT in quanto il pistoncino ne blocca il
  passaggio. La Camera Valvola è vuota e l’Idrovalvola è Aperta

Lo schema a sx si riferisce ad un’Idrovalvola
con Solenoide N.O..

E’ il caso classico di:

• Idrovalvola di settore
• Idrovalvola applicata ad una bocchetta in pressione

Lo schema a dx si riferisce ad un’Idrovalvola
con Solenoide N.C.

E’ il caso classico di:

• Idrovalvola di chiusura
  mandata dopo filtri
• Idrovalvola di ingresso ai filtri

Relè Idraulico:

Per azionare
automaticamente un’Idrovalvola e determinarne l’apertura/chiusura
possiamo utilizzare anche un semplice segnale di pressione ed eliminare
per sempre fili elettrici in campo.

Le Idrovalvole vengono così definite a Comando
Idraulico Remoto.

In realtà è sempre un
Solenoide elettrico a dare origine all’impulso di pressione ma la
trasmissione del comando, anche a distanze molto elevate, viene affidata
a tubicini in PE di sezione 4,00-6,00 mm.

Come risultato avremo che
tutta la parte elettrica, centralina e solenoidi, sarà concentrata in un
unico luogo al coperto e la parte idraulica, Idrovalvole incluse, sarà
distribuita all’esterno.

Il Solenoide trasmette l’impulso di pressione ad
un Relè Idraulico N.O. (Galit o Shastomit) che, sotto la spinta
dell’acqua, viene azionato e permette alla Camera Valvola di svuotarsi
provocando l’apertura dell’Idrovalvola.

Per meglio comprendere il
funzionamento in fase di apertura e chiusura clicca sullo schema
idraulico dell’Idrovalvola a Comando Idraulico
